Инновационное производство: Сетка шарнирная

Предлагаем Вашему вниманию сетку шарнирную из стальной оцинкованной проволоки.

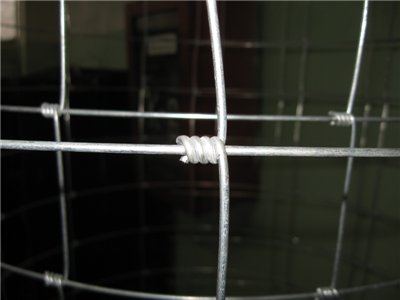

Эта сетка предназначена для ограждения больших территорий сельскохозяйственных площадей, питомников, заповедников, заказников, лесничеств, охотничьих хозяйств (вольеров), автомобильных и железных дорог. Особенность конструкции этой сетки состоит в том, что свита она особенным способом, шарнирным узлом, и это позволило сделать на одном погонном метре разную высоту ячеек, в нижней части сетки в несколько раз меньше, чем в верхней, что препятствует проникновению и миграции мелких и крупных животных, а также несанкционированному доступу к огороженной территории человека.

Сферы применения:

Автомобильные и железные дороги
Питомники, заповедники, заказники, фермерские хозяйства, сельскохозяйственные территории и т.д

Варианты формата полотна сетки:

Возможны другие варианты формата по согласованию с заказчиком.

Основные технические характеристики производимой сетки:

Технические условия сеток шарнирных можно посмотреть здесь.

Характеристики используемой проволоки:
Для изготовления сеток применяется проволока из стали низкоуглеродистой оцинкованной по ГОСТ 3282 термически обработанной (для вертикальных ручьев), термически необработанной (для горизонтальных ручьев).

Тип проволоки в сетке	Проволока оцинкованная низкоуглеродистой стали
	Для средней сетки		Для тяжёлой сетки
	Диаметр, мм	Минимальная прочность на разрыв, Н/мм²	Диаметр, мм	Минимальная прочность на разрыв, Н/мм²
Крайняя горизонтальная (продольная) проволока	2,5	600	3,0	600
Горизонтальная (продольная) проволока	2,0	600	2,5	600
Горизонтальная (продольная) проволока	2,0	400	2,5	350

Максимальная высота производимой сетки (рулона) – 2,4 м;
Максимальное количество горизонтальной (продольной) проволоки в производимой сетке – 23 шт;
Высота отверстий сетки: 6х75, 11х100, 3х150, 2х200 мм;
Ширина отверстий: 75мм, 150мм, 225мм, 300мм;

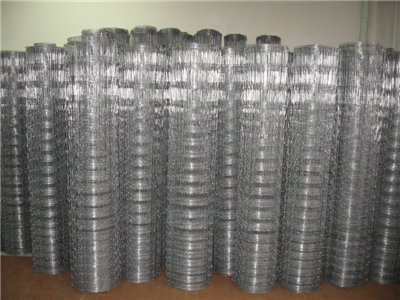

Длина рулона: 50 м, в зависимости от толщины проволоки возможно 100 м.

Пример обозначения сетки при заказе:

Сетка шарнирная, изготовленная из проволоки диаметром 2,0 мм, с цинковым покрытием, с размерами ячеек по вертикали: 75мм (6 ячеек), 100мм (11 ячеек), 2х150мм (2 ячейки), определяющими 20 горизонтальных сплошных проволок, шириной ячеек 150мм, с шириной сетки в рулоне 1,85м и длиной 50м:

Сетка шарнирная СШ - 2,0 - Ц - 50 - 1850/20/150 ТУ BY 700090744.001-2011.

Стоимость сетки шарнирной:

Данные из условного обозначения сеток, ширина/ число сплошных проволок/ ширина ячейки	Количество вертикальных ячеек – размер ячеек по вертикали, мм	Ширина сеток и предельные отклонения по ширине (высоте рулона), мм	Длина сеток и предельные отклонения по длине рулона, мм	Стоимость 1 м.п. при различном диаметре проволоки, руб. без НДС
			Длина сеток и предельные отклонения по длине рулона, мм	2,5-3,0	2,0-2,5
1050/13/150	6-75, 6-100	1050±3,3	50000±100	21787	14083
1250/15/150	6-75, 8-100	1250±3,3		25336	16354
1550/18/150	6-75, 11-100	1550±3,9		30658	19760
1550/15/150	11-100, 3-150	1550±3,9		27253	17581
1850/20/150	6-75, 11-100, 2-150	1850±4,6		34707	22352
1850/16/150	10-100, 3-150, 2-200	1850±4,6		30707	19464
1950/17/150	11-100, 3-150, 2-200	1950±4,6		31969	20599
2000/21/150	6-75, 11-100, 3-150	2000±4,6		36531	23647
2400/23/150	6-75, 11-100, 3-150, 2-200	2400±5,5		41447	26665

Примечане:
* Отклонения массы рулона от номинального значения ± 5%, не более;
* Масса указана для длины рулона 50 000 мм.

Шарнирная сетка монтируется по деревянным либо металлическим столбам.

Возможна поставка ограждения в комплекте с:

- столбы оцинкованные либо окрашенные химически стойкой краской с элементами крепления сетки шарнирной;

- комплект оснастки для монтажа сетки шарнирной;

- комплект инструмента для монтажа сетки шарнирной.

Стоимость металлических столбов с элементами крепления:

Наименование	Размер: ширина/высота/толщина, мм	Высота сетки, м.	Длина столба, м.	Минимальная стоимость за шт. без НДС, руб.
Столб оцинкованный	60x40x2	2,0	3	237503
Столб окрашенный химически стойкой краской	60x40x2	2,0	3	197919
Столб оцинкованный	60x40x2	2,4	3,4	273108
Столб окрашенный химически стойкой краской	60x40x2	2,4	3,4	209622

В качестве сопутствующего товара наше предприятие имеет возможность предложить Вам металлические столбы любого сечения (по желанию заказчика) с элементами крепления.
